产品介绍
产品概述：

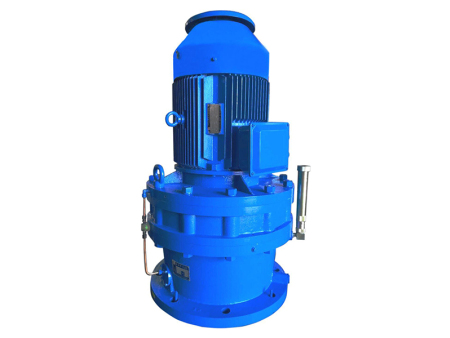

X/B摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的-种机械。该机分卧式、立式、双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的首 选设备。X/B系列行星摆线针轮减速机，是-种应用行星传动原理，采用摆线针齿啮合，设计先进、结构新颖的减速机构。X/B系列行星摆线针轮减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机，它具有减速比大，传动效率高，体积小，重量轻，故障少，寿命长，运转平稳可靠，噪音小，拆装方便，容易维修，结构简单，过载能力强，耐冲击，惯性力矩小，等特点。X/B系列行星摆线针轮减速机可以广泛应用干各种传动机械中的减速机构，如：起重、运输、矿山、冶金、石化、纺织、印染、轻工、制药、食品机械等；
结构与原理：
摆线针轮减速机是-种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有-个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上-组环形排列的针齿相啮合，以组成齿差为-齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。
当输入轴带着偏心套转动-周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动-周，摆线轮于相反方向转过-个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。
性能特点：
1、摆线减速机减速比大，效率高：-级传动减速比为9~87，双级传动减速比为 121～5133，多级组合可达数万，且针齿啮合系套式滚动摩擦， 啮合表面无相对滑动，故-级减速效率达94%。
2、针轮减速机运转平稳，噪音低：在运转中同时接触的齿对数多，重合度大，运转平稳，过载能力强，振动和噪音低，各种规格的机型噪音小。
3、使用可靠，寿命长：因主要零件是采用高碳合金钢淬火处理 （HRC58-62），再精磨而成，且摆线齿与针齿套啮合传递至针齿形成滚动磨擦付，磨擦系数小，使啮合区无相对滑动，磨损 极小，所以经久耐用。
4、结构紧凑，体积小：与同功率的其它减速机相比，重量体积 小1/3以上，由于是行星传动，输入轴和输出轴在同-轴线上， 以获得尽可能小的尺寸。
技术参数：
功 率：0.37KW～55KW
转 矩：150N·m～20000N·m
传动比：单级：9-87 双级：121-7569 三级：2057-658503
安装要求：
1、在摆线减速机的输出轴上加装联轴器、皮带轮、链轮等联结件时不允许采用直接捶击方法，因该减速机的输出轴结构不能承受轴向的捶击力，可用轴端螺孔旋入螺钉压入联结件。
2、输出轴及输入轴的轴径选用GB1568-79配合。
3、减速机上的吊环螺钉只限起吊减速机用。
4、在基础上安装减速机时，应校准减速机的安装中心线标高，水平度及其相连部分的相关尺寸。校准装动轴的同心度不应超过联轴器所允许的范围。
5、减速机校准时，可用钢制垫块或铸铁垫块进行，垫块在高度方面不超过三块，也可用契铁进行，但减速机校准后应换入平垫块。
6、垫块的配置应避免引起机体变形，应按基础螺栓两边对称排列，其相互距离能足够使水浆在灌溉时自由流通。
7、水泥浆的灌溉应密实，不可有气泡、空隙和其他缺陷。
使用条件：
1、摆线针轮减速机允许使用在连续工作制的场合，同时允许正、反两个方向运转。部分型号摆线针轮减速机只允许单方向旋转。
2、输入轴的转速额定转数为1500转/分，在输入功率大于18.5千瓦时建议采用960转/分的6极电机配套使用。
3、卧式安装摆线针轮减速机的工作位置均为水平位置。在安装时非常大的水平倾斜角-般小于15°。在超过15°时应采用其他措施保证润滑充足和防止漏油。
4、摆线针轮减速机的输出轴不能受较大的轴向力和径向力，在有较大轴向力和径向力时须采取其他措施。
润 滑：
1、卧式摆线减速机在正常情况下采用油池润滑，油面高度保持在视油窗的中部即可，在工作条件恶劣，环境温度处于高温时可采用循环润滑。
2、摆线针轮减速机在常温下-般选用40#或50#机械油润滑，为了提高减速机的性能、延长摆线针轮减速机的使用寿命，建议采用70#或90#极压齿轮油，在高低温情况下工作时也可应重新考虑润滑油。
3、立式安装行星摆线针轮减速机要严防油泵断油，以避免减速机的部件损坏。
4、加油时可旋开机座上部的通气帽即可加油。放油时旋开机座下部的放油塞，即可放出污油。该减速机出厂时内部无润滑油。
5、第-次加油运转100小时应更换新油，（并将内部污油冲干净）以后再连续工作，每半年更换-次（8小时工作制），如果工作条件恶劣可适当缩短换油时间，实践证明减速机的经常清洗和换油（如3-6个月）对于延长减速机的使用寿命有着重要作用。在使用过程中应经常补充润滑油。
6、出厂的减速机已加润滑油脂，每六个月更换-次。油脂采用二硫化铝-2#或2L-2#锂基润滑油脂。
技术参数：
功 率：0.37KW～55KW
转 矩：150N·m～20000N·m
传动比：单级：9-87 双级：121-7569 三级：2057-658503
